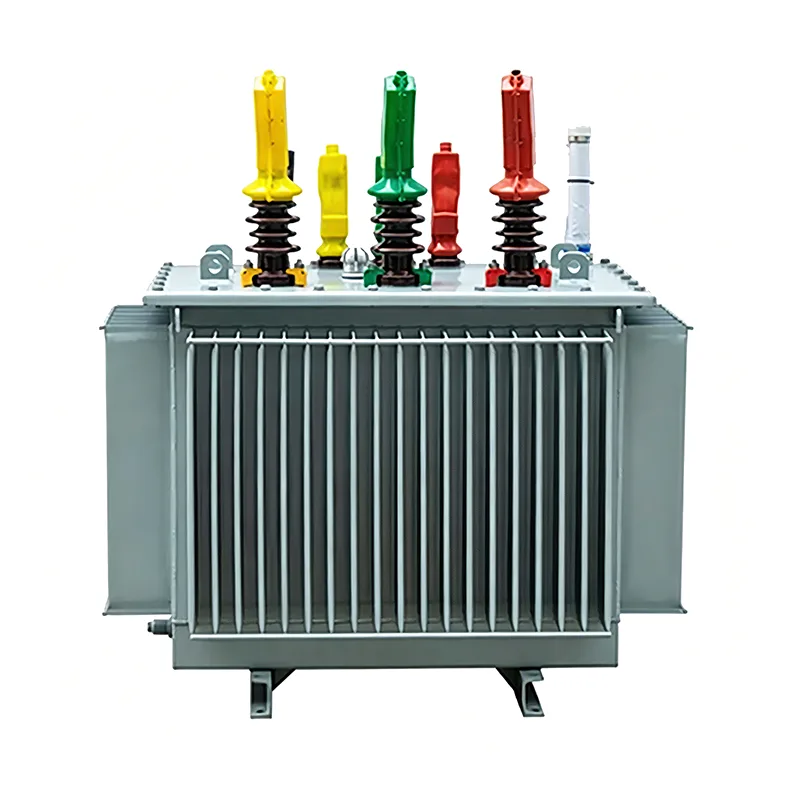

2 Mva astmeline jõutrafo

Youbiani vastupidav 2 MVA toitetrafo pakub võimsat, stabiilset ja ohutut toitejaotust sise-, välis- ja avalikes kohtades. Selle madalad kasutuskulud, madal soojuse tootmine ja madalad omamiskulud muudavad selle paljude rakenduste ja ettevõtete valikuks. Suletud konstruktsioon võimaldab paigaldada betoonalusele, ilma et oleks vaja kaitsepiirdeid.

Paigaldusnõuded 2-megavoldise alandava trafo jaoks:

(1) Kõik 2 MVA alandatud jõutrafo komponendid ja korpused peavad olema kindlalt kinnitatud.

(2) Elektriühendused peavad olema korras; Alumiiniumjuhtmete ja trafode ühendamisel tuleks kasutada vasest alumiiniumist üleminekuühendusi.

(3) 2 MVA alandatud toitetrafot jagavad tavaliselt madalpingemähise nullpunkt, korpus ja klapitüüpi piksepiirik. Maandus peab olema usaldusväärne ja maandusjuhtmel peab olema lahtiühendatav ühenduspunkt.

(4) Trafo plahvatuskindla väljalaskeava ees ei tohi olla süttivaid materjale.

(5) Maa-aluse traforuumi, traforuumi ja jaotusseadmete ruumi vahelised uksed ning traforuumide vahelised uksed peavad olema tulekindlad.

(6) Elamutesse paigaldatud õlitrafode üksikvõimsus ei tohi ületada 400 kVA.

(7) Kaugus 2 MVA astmelise toitetrafo kestast ukseni ei tohiks olla väiksem kui 1 meeter ja kaugus seinast ei tohiks olla väiksem kui 0,8 meetrit (või 1,2 meetrit, kui see on varustatud töölülitiga).

(8) Loomuliku ventilatsiooni kasutamisel peaks traforuumi põrand olema välispõrandast 1,1 meetrit kõrgem.

(9) Postidele võib paigaldada kuni 315 kVA võimsusega välitrafosid, platvormidele aga need, mille võimsus on üle 315 kVA. Nii primaar- kui ka sekundaarjuhtmed peaksid kasutama isoleeritud juhtmeid. Pooluse tüüpi trafo põhi peaks olema maapinnast vähemalt 2,5 meetri kõrgusel ja avatud juhtmed vähemalt 3,5 meetri kõrgusel maapinnast. Trafo platvormi kõrgus ei tohiks üldjuhul olla väiksem kui 0,5 meetrit, korpuse kõrgus ei tohiks olla väiksem kui 1,7 meetrit, trafo korpuse ja korpuse vaheline kaugus ei tohiks olla väiksem kui 1 meeter ning trafo tööpinna ja korpuse vaheline kaugus ei tohiks olla väiksem kui 2 meetrit.

(10) Peab olema selge "Stopp, kõrgepinge oht!" sildid 2 MVA jõutrafo ruumi ustel ja korpustel.

Kohaldamisala

Üldotstarbelised, tööstusruumid, elektriruumid, keldrid, tootmistehased, terasetehased, avamereplatvormid, äripinnad, sõjaväepinnad, töötlemistehased, elektrijaotussüsteemid, avalikud rajatised, avalikud kohad jne.
