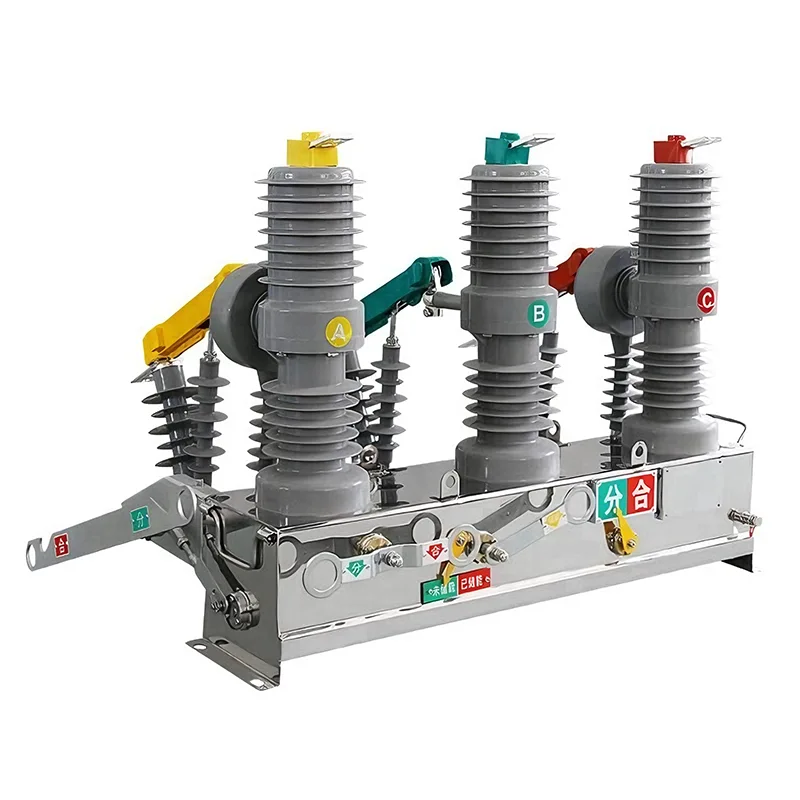

11 KV vaakumkaitselüliti

Youbianis on meie disain keskendunud 11 kV vaakumkaitselüliti 12 kV nimipingele, mis katab ja optimeerib põhjalikult 11 kV elektrivõrgu jõudlusnõudeid. Erinevalt vanadest tehnoloogiatest tuginevad need kaitselülitid kaare kustutamiseks kõrgvaakumkeskkonnale, stabiliseerides seeläbi elektrivõrku ja tagades personali ohutuse.

Tutvuge vaakumtehnoloogia peamisega

11 Kv vaakumkaitselüliti "vaakum" viitab vaakumkaare kustutuskambris olevale keskkonnale (tavaliselt nimetatakse seda vaakumpudeliks). See on süsteemi tuum. Tänu oma paremale dielektrilisele tugevusele (isolatsioonivõimele) võrreldes õhu või õliga suudab vaakum saavutada väiksemaid kontaktivahesid ja talub kõrgeid pingeid.

Kui meie 11 Kv vaakumkaitselüliti töötab, toimub kontaktide eraldumine püsivalt suletud vaakumkambris. Gaasi molekulide puudumise tõttu ei ole kaare peaaegu midagi säilitamiseks, saavutades nii kiire rikkeisolatsiooni.

Vaakumkaare kustutuskambri roll kaarekustutuses

Meie seadmete kaarekustutusprotsess on täpne ja hetkeline. Siin on meie disain selle tööpõhimõtte rakendamiseks:

1. Kontaktide eraldamine: kui tuvastatakse rike, eralduvad kontaktid.

2. Metalli aurukaar: kontaktmaterjalis oleva metalliauru tõttu tekib lühiajaliselt kaar.

3. Kiire difusioon: vaakumkeskkonna tõttu paisub ja hajub metalliaur ülikiire kiirusega.

4. Nulli ületav kaitselüliti: kui vool ületab esimest korda nulli, kustub kaar dielektrilise tugevuse kiirema taastumiskiiruse tõttu kui pinge tõusu ja kaare uuesti süütamise kiirus.

Erinevus vaakumkaitselülitite ja traditsiooniliste õli/gaasi kaitselülitite vahel

Me pooldame üleminekut vaakumtehnoloogiale, kuna see välistab vanamoodsate õli- või gaasikaitselülititega seotud keskkonna- ja hoolduskohustused. Järgnevalt võrreldakse, miks on keskkonnasõbralikud kaitselülitid kaasaegse taristu jaoks parem valik.

Vaakumkaitselüliti (VCB) Õli/õhu kaitselüliti

Kaarkustutusvõime: keskmise/kõrge vaakumiga (suletud) õli või suruõhk

Hooldus: Väga harv (eluaegne tihendus) kõrge (õlivahetus, kontaktide puhastamine)

Tuleoht: puudub (pole õli ega SF6) Kõrge (õlisüttiv)

Kasutusiga: pikk (20-30 aastat) Lühike (kasutamisega vananemine)

Suurus: kompaktne modulaarne/mahukas

Mõju keskkonnale: keskkonnakaitse / õlilekke oht või SF6 emissioon

Vaakumtehnoloogia kasutuselevõtuga ei ole meie 11 Kv vaakumkaitselüliti mitte ainult ohutum, vaid vähendab oluliselt ka kasutuskulusid kogu seadme eluea jooksul.

Nimipinge ja voolu parameetrid

Kuigi need seadmed on kasutusel 11kV toitevõrgus, on 11kV vaakumkaitselüliti nimipinge vajaliku ohutusvaru tagamiseks 12kV. Püsivoolu nimivool määrab koormustaluvuse, mida kaitselüliti normaalsel tööl talub. Pakume paindlikke konfiguratsioone, mis vastavad konkreetsetele koormusnõuetele:

Nimivool 630A: sobib tavaliste jaotussööturite ja väikeste tööstuslike koormuste jaoks.

1250A kuni 1600A: loodud spetsiaalselt peamiste sissetulevate liinide ja raskete tööstuslike masinate jaoks.

Kohandamine: konkreetsete lülitusseadmete konfiguratsioonide põhjal saab pakkuda kõrgemaid nimiväärtusi.

Lühise katkestusvõime ja vastavus

Tõrgete ohutu lahtiühendamine on iga vaakumkaitselüliti kõige kriitilisem funktsioon. Meie 11 Kv vaakumkaitselüliti on lühise katkestusvõimsusega 20 kA kuni 31,5 kA, mis tagab võimaluse kõrvaldada koheselt suured rikkevoolud, kahjustamata allavoolu seadmeid.

Peame rangelt kinni ülemaailmsetest tootmisstandarditest. Iga üksus on varustatud vaakumkaitselülitiga (VCB), mis vastab standardile IEC 62271-100, tagades sukeldujate jõudluse järjepidevuse.
