10 KV voolutrafo

Miks on Youbiani vastupidav 10 kV voolutrafo jaotussüsteemi "silm"? Kuna 10 kV jaotussüsteemis on voolutrafod põhivarustus, mis tagab elektrivõrgu ohutuse ja täpse mõõtmise. Need on nagu elektrisüsteemi "silmad", mis muudavad kõrge pinge ja suure voolu proportsionaalselt madalpingeks ja väikeseks vooluks, pakkudes stabiilseid signaale mõõtmiseks, kaitseks ja jälgimiseks.

Kas teid häirib keeruline valik, ebastabiilne kvaliteet ja tarnimise hilinemine? Kas vajate voolutrafot, mis ühildub 10kV jaotus- ja rõngaspeaseadmega ning vastab nii mõõtmis- kui ka kaitsenõuetele? Vaadake Youbiani 10 kV voolutrafot, see vastab kindlasti teie ootustele.

Toote põhitutvustus

2.1 Toote määratlus ja põhiroll

10 kV voolutrafo (CT) on 10 kV pingetaseme jaoks sobiv kõrgepinge voolumuundur, mis kuulub teatud tüüpi elektromagnetilise trafo hulka. Selle põhifunktsioon on kõrgepingepoolsete kõrgete voolude (nt 100A, 200A, 600A jne) teisendamine standardseteks 5A või 1A sekundaarvooludeks fikseeritud teisendussuhtega, saavutades kõrgepingesüsteemide ning madalpinge mõõtmis- ja kaitseahelate vahelise elektriisolatsiooni, pakkudes samal ajal täpset voolu, energiamõõturi releekaitse signaale ja seiresignaale.

2.2 Toote struktuur ja tehnilised omadused

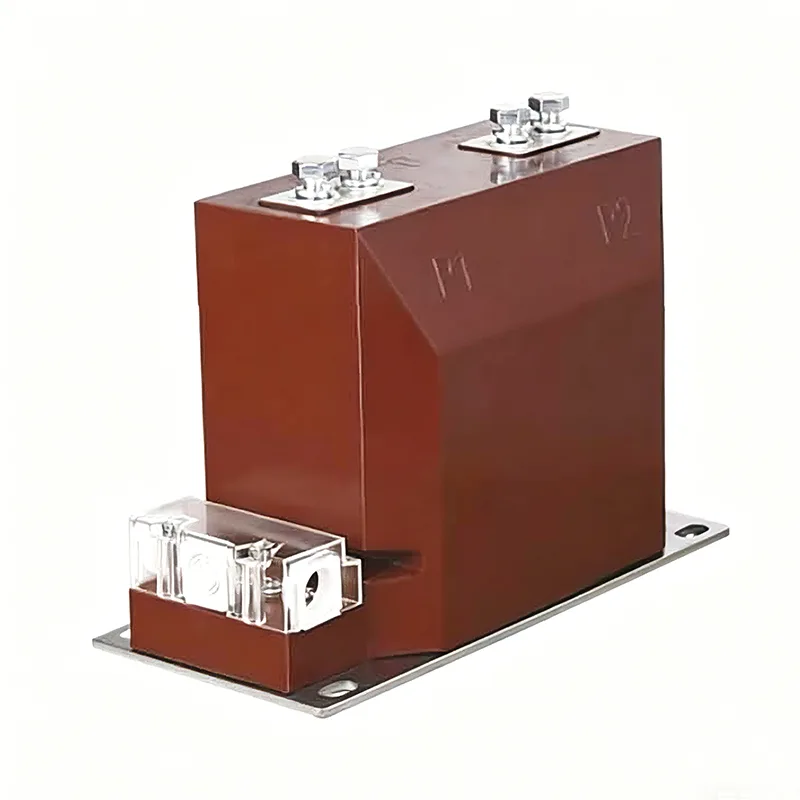

Sellel 10 kV voolutrafol on epoksüvaiguga täielikult suletud valuisolatsioonikonstruktsioon, mille põhiosa on pruun epoksüvaigust kest. Primaarmähise P1/P2 klemmid juhitakse välja vaskvarrastega ja sekundaarmähis väljastatakse läbi läbipaistva harukarbi. Põhi on varustatud roostevabast terasest kinnitusplaadiga, mis ühildub standardsete lülitusseadmete paigaldussuurusega.

Täielikult valatud struktuur on õlivaba, õhuvahedeta, niiskuskindel, saastumisvastane ja plahvatuskindel ning võib töötada stabiilselt karmides keskkondades vahemikus -40 ℃ kuni +40 ℃, ilma et oleks vaja igapäevast hooldust;

Youbian toetab mitut täpsustaset, näiteks 0.2S ja 0.5 mõõtmiseks, 5P10 ja 10P10 kaitseks, mis vastab erinevate stsenaariumide mõõtmis- ja kaitsevajadustele;

Saab kohandada erinevaid suhteid, näiteks 5/5 ~ 3000/5A, mis sobib 10 kV jaotussüsteemide erinevatele praegustele spetsifikatsioonidele;

Rauasüdamik on valmistatud kvaliteetsest räniterasest lehtedest ja mähise paigutus on mõistlik, vähendades tõhusalt jääkmagnetismi mõju ja tagades mõõtmistäpsuse suure voolu mõju korral;

Integreeritud konstruktsioon, kompaktne suurus, paigaldatud otse 10 kV jaotusseadmesse, rõngaspõhiseadmesse ja kasti tüüpi alajaama, säästes kapiruumi.

Toote peamised eelised

Alates raudsüdamiku materjalide valikust, mähistest kuni epoksüvaigu valamini, järgib iga 10kV kaitsevoolutrafode protsess rangelt riiklikku standardit GB 1208-2006 "Voolutrafod". Enne tehasest väljumist tehakse 100% transformatsioonisuhte veast, nurgaveast, isolatsiooni pingetaluvusest, temperatuuritõusust ja muudest põhjalike testidest, et vältida kvalifitseerimata toodete tehasest väljumist;

Eriliste töötingimuste jaoks, nagu suur kõrgus, kõrge õhuniiskus ja suur vool, saab kohandada spetsiaalseid isolatsioonitasemeid, teisendussuhteid ja paigaldusmõõtmeid vastavalt klientide isikupärastatud vajadustele;

10 kV voolutrafo on valmistatud kvaliteetsest epoksüvaigust ja imporditud räniterasest lehtedest, mis on vananemis- ja koroonakindlad, kasutusiga üle 30 aasta ning ühekordsest paigaldamisest on kasu kogu eluea jooksul;

Sekundaarmähis on konstrueeritud avatud vooluahela kaitsega, et vältida kõrgepinge ohtu seadmast seadmeid ja personali ohutust, järgides elektrisüsteemi ohutuseeskirju.

Rakendus

10kV alajaamade, jaotusruumide ja kasti tüüpi alajaamade energiamõõtmine annab täpsed andmed elektriarvete arveldamiseks;

10kV lülitusseadme ja rõngaspeaseadme liigvoolukaitse, kiirkatkestuskaitse ja diferentsiaalkaitse tagavad kiire väljalülitumise elektrivõrgu rikete korral;

Elektrivõrgu tööoleku jälgimine reaalajas jaotusvõrgu automatiseerimissüsteemi ja nutika võrgu voolu jälgimise kaudu;

10kV elektrijaotussüsteem tehastes, kaevandustes ja andmekeskustes tagab tööstusliku elektrienergia ohutuse;

Fotogalvaaniliste elektrijaamade ja tuuleenergiaprojektide 10kV võrguga ühendatud süsteem sobib uue energiatootmise erilisteks töötingimusteks.

Ettevõtte tugevus ja koostöö: tugevus sepistab kvaliteeti, teenus võidab usalduse

Zhejiang Dahu Electric Co., Ltd. on professionaalne trafode uurimis- ja arendus-, tootmis- ja müügiettevõte Hiinas. See asub Xiangyangi tööstustsoonis Yueqingi linnas Zhejiangi provintsis, mis on tuntud Hiina elektriseadmete pealinnana ning kus on mugav transport ja täielikud tööstuslikud tugirajatised. Ettevõte keskendub voolutrafode ja pingetrafode tootmisele pingetasemetega nagu 10kV ja 35kV. Sellel on arenenud epoksüvaigu valamise tootmisliinid ja põhjalik katselabor Hiinas. See on loonud ISO9001 kvaliteedijuhtimissüsteemi ja ISO14001 keskkonnajuhtimissüsteemi. Selle tooted on läbinud riiklike autoriteetsete institutsioonide testimise ja sertifitseerimise ning neid eksporditakse paljudesse riikidesse ja piirkondadesse, nagu Kagu-Aasia, Lähis-Ida ja Aafrika.

Ettevõte järgib alati "tehnoloogia juhtivat, inimestele suunatud" ärifilosoofiat, peab toote kvaliteeti ettevõtte eluks, investeerib pidevalt teadus- ja arendustegevusse, optimeerib pidevalt toote jõudlust ja pakub klientidele kuluefektiivseid toiteseadmete lahendusi.
