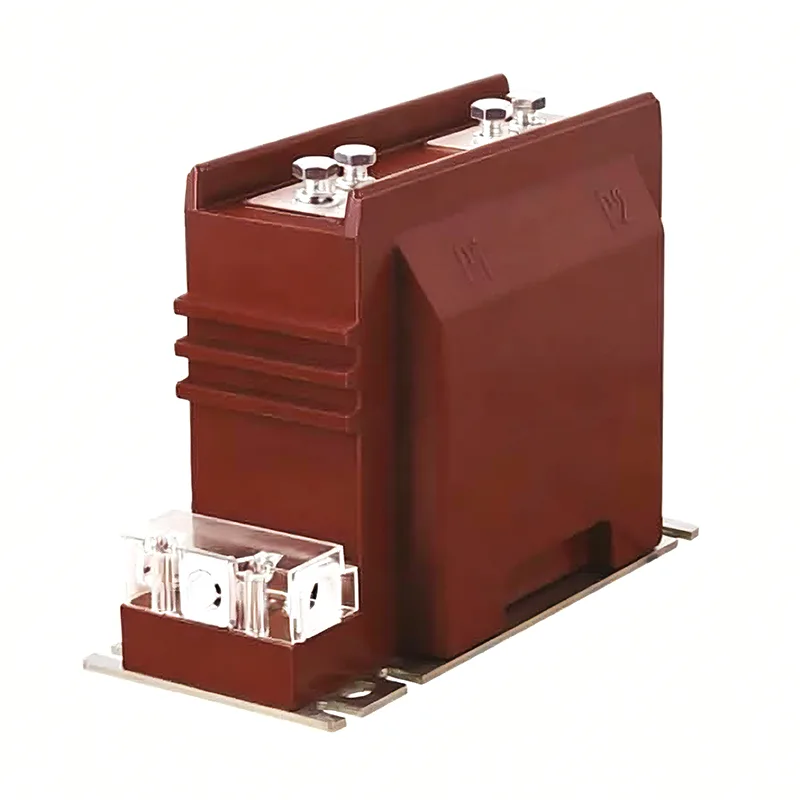

11 Kv voolutrafo

Youbiani kvaliteetne 11 Kv voolutrafo mängib rolli voolu muundamisel ja elektriisolatsioonil. Elektritootmis-, transformatsiooni-, ülekande-, jaotus- ja tarbimisliinide vool on väga erinev, ulatudes mõnest amprist kümnete tuhandete ampriteni. Mõõtmise, kaitse ja juhtimise mugavuse huvides on vaja teisendada suhteliselt ühtlaseks vooluks. Lisaks on liini pinge üldiselt kõrge ja otsemõõtmine väga ohtlik. Dahu Electric kutsub teid südamest meie tehasesse ostma uusimaid, enimmüüdud, soodsa hinnaga ja kvaliteetseid 11 kV voolutrafosid. Ootame teiega koostööd.

11 Kv voolutrafo mudel

Esimene täht: L - voolutrafo

Teine täht: A - läbi seina stiil; Z-samba tüüp; M-siiniga tüüp; D - ühe pöördega tüüp; V - ümberpööratud struktuur; J – nulljada

Maanduse tuvastamise eesmärgil; W – saastevastane; R – tühimähise tüüp

Kolmas täht: Z - epoksüvaigu valamise tüüp; C - keraamiline isolatsioon; Q - gaasiisolatsiooniga keskkond; W - Spetsiaalne mikroarvutite kaitseks

Neljas täht: B - kaitsetasemega; C - Diferentsiaalkaitse; D-D tase; Q - täiustatud tüüp; J – täiustatud ZG

Viies koht: pingetaseme toote seerianumber

Valiku alus

nimipinge

Voolutrafo nimipinge peaks olema suurem kui paigalduspunkti liini nimipinge.

teisendussuhe

Igaüks peaks arvutama voolu IC koormuse alusel ja valima voolutrafo suhte. Voolutrafode primaarpoole nimivoolu suhte kohta on erinevad spetsifikatsioonid (näiteks 20, 30, 40, 50, 75, 100, 150, 2 × a/C) ja sekundaarkülje nimivool on tavaliselt 1A või 5A. Nende hulgas näitab 2 × a/C, et sama toote puhul on kaks voolusuhet, mida on võimalik saavutada toote ühendusdetailide juhtmestiku muutmisega. Jadaühendamisel on voolusuhe a/c ja paralleelselt ühendamisel voolusuhe 2 × a/C. Üldjuhul peaks voolutrafode mõõtmise voolu teisendussuhte valimine tagama, et nende nimivool I1n ei oleks väiksem liini koormusvoolust (st arvutatud IC). Kui liini koormusarvutusvool on 350A, tuleks voolutrafo muundussuhteks valida 400/5. Kaitseks kasutatava 11 Kv voolutrafo täpsusnõuete tagamiseks saab teisendussuhte valida suuremaks.

Täpsustaseme valiku põhimõte: Arveldamisel ja mõõtmisel kasutatava voolutrafo täpsusaste ei tohi olla madalam kui 0,5; Iga sissetuleva ja väljuva vooluahela koormusvoolu suuruse jälgimiseks kasutatav ampermeeter peaks kasutama 1,0-3,0 taseme voolutrafosid. Tagamaks, et täpsusviga ei ületaks määratud väärtust, kontrollitakse üldiselt voolutrafo sekundaarkoormust (voldampreid) ja trafo sekundaarkoormus S2 ei ole suurem kui nimikoormus S2n, et saaks tagada valitud täpsuse. Täpsuse kontrolli valem: S2 ≤ S2n.
