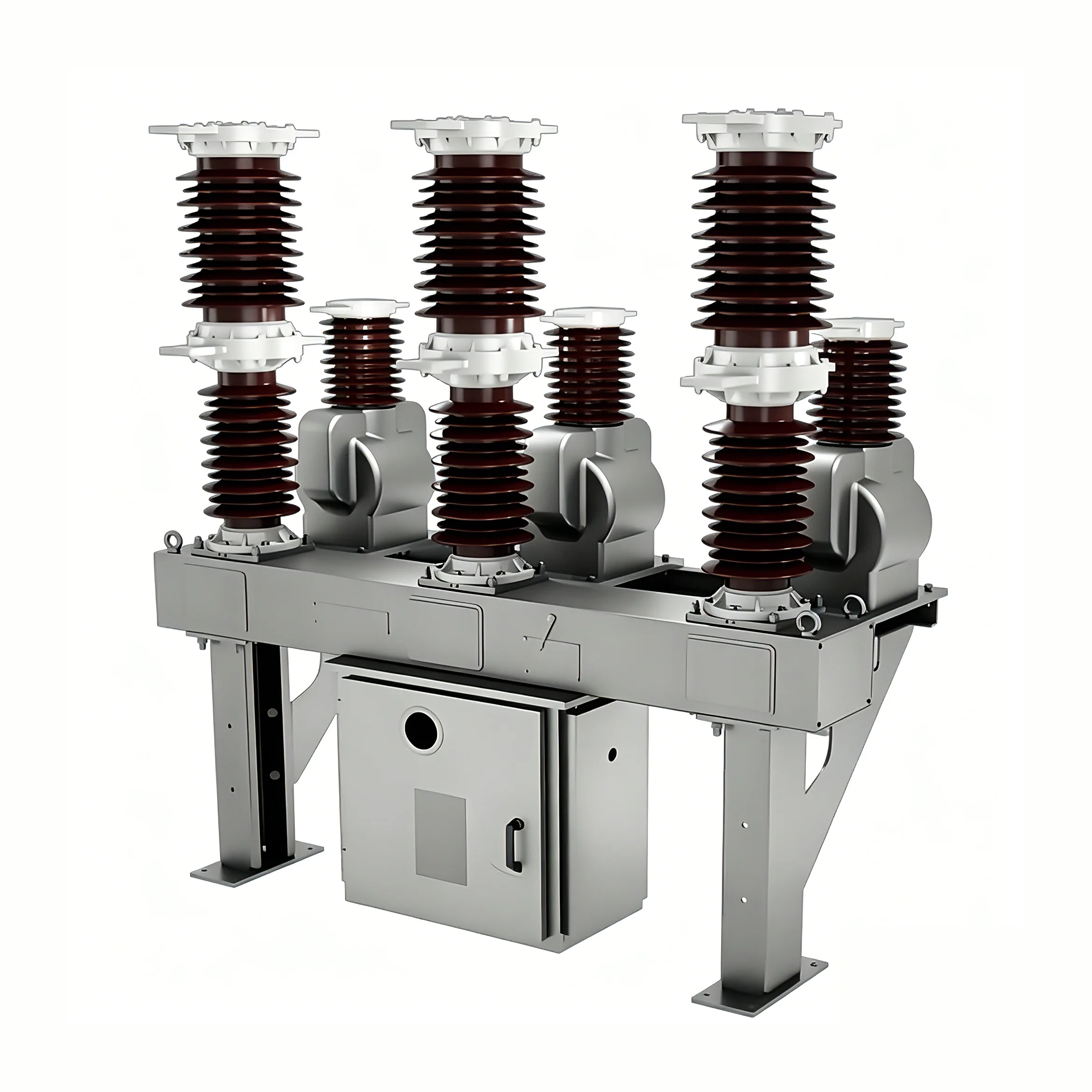

40,5kv lüliti tagasilüliti

40,5kv kaitselüliti (edaspidi "kaitselüliti") on uue põlvkonna välistingimustes kasutatavad vaakumkaitselülitid, mille on välja töötanud Youbian, tutvustades välismaist täiustatud tehnoloogiat ja kombineerides seda Hiina elektritööstuse omadustega. Kasutatakse peamiselt 10–35 kV välisjaotussüsteemides linna- ja maapiirkondade elektrivõrkudes. Koos koormusvoolu, ülekoormusvoolu ja lühisevoolu rakendamisega saab seda kasutada ka muudes sarnastes olukordades.

töökeskkond

Keskkonnatemperatuur: -40 ℃ kuni 85 ℃

Päevane temperatuuride vahe: 25 ℃

Kõrgus: ≤ 2000 m

Tuule kiirus mitte üle 35 m/s

Normaalse intensiivsusega vibratsioon puudub

Ei sisalda tugevaid söövitavaid gaase ega aineid (nagu happed, leelised, muda jne)

Reostustase: IV

Laadimistemperatuur: -40 ℃ kuni 85 ℃

Omadused

40,5kv lüliti taassulgur on ANSI/IEC standarditele vastav täiustatud disaintoode, mis on varustatud magnetajamiga, sisse-/väljalülitusseadmega (RCWE tüüpi ACR-il ei ole käsitsi sulguvat seadet), 3 vooluandurit, kuni 3 pingeandurit ja rohkem funktsioone, nagu kaitsekõver (programmeeritav), koordinatsiooniloogika, kommunikatsioon (programmeeritav), programmeeritav, arvuti ja APP juhtimine jne. RWK352 kontroller.

40,5 kv lüliti taassulgur on tahke isolatsiooniga tagasisulgur, mis on kaetud silikoonkummiga ja ei kasuta SF6 gaasitihendit. Sellel tagasisulguril on kõrge roomamiskaugus ja kõrgem isolatsioonitase, mis sobib süsteemidele kuni 42 kV tasemel, BIL200 kV.

40,5 kV lüliti taassulgur on mõeldud kolmefaasilisele vahelduvvoolule 50/60 Hz, nimipingega 40,5 kV ja sobib välistingimustes kasutatavatele kõrgepinge jaotusseadmetele. Kasutatakse peamiselt linna- ja maapiirkondade elektrivõrkudes, alajaamades ja tööstus- ja kaevandusettevõtete jaotussüsteemides koormusvoolu, ülekoormusvoolu ja lühisvoolu katkestamiseks. Vaakumkaitselülitite erilise jõudluse tõttu sobivad need eriti hästi rakendustesse, mis nõuavad sagedast töötamist ja õlivaba muutmist.

Sellel kaitselüliti mudelil on kolmefaasiline eraldatud pooluste struktuur tagamaks, et ühefaasilised tõrked ei põhjusta kolmefaasilisi lühiseid. Vaakumkaare kustutuskamber asub iga faasi isolatsioonihülsside sees, välistades kondensatsioonist tingitud lühistõrgete ohu. 40,5 kv lüliti kaitselüliti välimine isolatsioon on valmistatud imporditud välistingimustes kasutatavast epoksüvaigust või silikoonkummist materjalist, millel on suurepärane hüdrofoobsus ja saastumisvastane jõudlus, mistõttu sobib see väliskeskkonda, kus on kõrged ilmastikukindluse nõuded ja karmid töötingimused. Kaitselüliti on kompaktse üldstruktuuriga, hõivab väikese ala, on kerge ja seda on lihtne paigaldada. Karbi sisemus on täidetud trafoõliga, kuid ei sisalda väävelheksafluoriidi gaasi, mis vastab õlivaba transformatsiooni ja keskkonnakaitse nõuetele.

Toote standardid

See kaitselüliti vastab järgmistele standarditele: GB1984: kõrgepingekaitselülitid; GB/T11022: Üldised tehnilised nõuded kõrgepinge lülitus- ja juhtimisseadmetele; JB3855: 3,6–40,5 kV välistingimustes kasutatav vahelduvvoolu kõrgepinge vaakumkaitselüliti DL/T403:12–40. Tehnilised kirjeldused 5kV vahelduvvoolu kõrgepinge vaakumkaitselülitite tellimiseks IEC56: vahelduvvoolu kõrgepinge kaitselülitid
