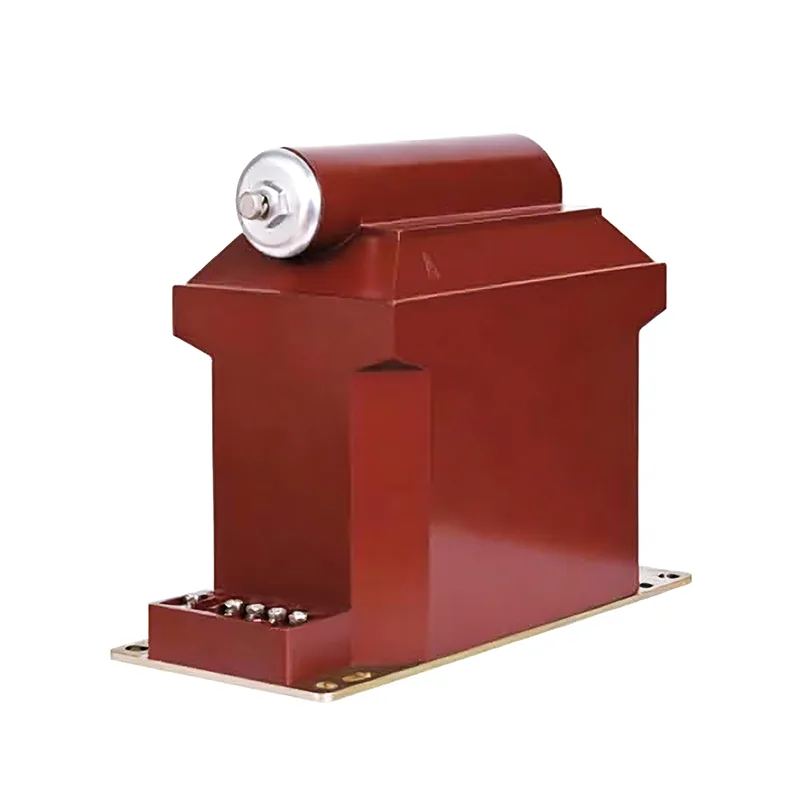

33 kV pingetrafo

Youbiani vastupidav 33 kV pingetrafo kasutab pinge pingejaotuse parandamiseks primaar- ja sekundaarpoolide jaoks spetsiaalseid mähis- ja varjestustehnikaid. Iga mähis on hoolikalt isoleeritud polüesterkilega, et tagada kihtide vahel kõrge dielektrik. Paigaldage valmis mähiskonstruktsioon ja topeltrõngasraudsüdamik tugiraamile.

Ettevaatusabinõud

1. Enne kasutuselevõttu peab 1,33 kV pingetrafo läbima katsetamise ja kontrolli vastavalt eeskirjades sätestatud punktidele. Näiteks polaarsuse mõõtmine, ühendusgrupp, isolatsiooni raputamine, tuumafaaside järjestus jne.

2. Pingetrafo juhtmestik peaks tagama selle õigsuse. Primaarmähis tuleks ühendada paralleelselt testitava vooluahelaga ja sekundaarmähis paralleelselt ühendatud mõõteriista, releekaitseseadme või automaatse seadme pingemähisega. Samal ajal tuleks tähelepanu pöörata polaarsuse õigsusele.

3. 33 kV pingetrafo sekundaarküljega ühendatud koormuse võimsus peaks olema sobiv ja pingetrafo sekundaarküljega ühendatud koormus ei tohiks ületada selle nimivõimsust, vastasel juhul suurendab see trafo viga ja raskendab mõõtmistäpsuse saavutamist.

4. 4,33 kV pingetrafo sekundaarküljel ei ole lühised lubatud. Pingetrafo sees oleva väikese impedantsi tõttu tekib sekundaarahela lühise korral suur vool, mis kahjustab sekundaarseadmeid ja seab isegi ohtu isikliku turvalisuse. Pingetrafod saab varustada sekundaarkülje kaitsmetega, et kaitsta end sekundaarpoolsete lühiste põhjustatud kahjustuste eest. Võimaluse korral tuleks primaarpoolele paigaldada ka kaitsmed, et kaitsta kõrgepingevõrku primaarsüsteemi ohutuse ohustamise eest trafo kõrgepingemähise või juhtmejuhtmete rikete tõttu.

5. Inimeste ohutuse tagamiseks kokkupuutel mõõtevahendite ja releedega peab pingetrafo sekundaarmähisel olema maanduspunkt. Kuna pärast maandust, kui primaar- ja sekundaarmähise vaheline isolatsioon on kahjustatud, võib see ära hoida kõrgepinge ohustamast instrumentide ja releede isiklikku ohutust.

6. Pingetrafo sekundaarkülg ei tohi olla lühises.

Isolatsiooniks ja kaitseks valatakse komponent automaatselt vaakumsurvega hüdrofoobsesse tsükloalifaatsesse epoksüvaikusse (HCEP). HCEP materjalil on suurepärane kaartrajektoor, vastupidavus osoonile ja ultraviolettkiirgusele, säilitades samal ajal füüsilise tugevuse. HCEP hüdrofoobsed pinnaomadused tagavad selle väga usaldusväärse toimimise niiskes, niiskes või saastunud keskkonnas.

Saab kasutada 35KV jaotusliinide, söekaevanduste, elektrijaamade, raudteede ja tehaste jaoks.

33 kV pingetrafo vastab rangelt standardile IEC60044-2; IEC 61869-1，3； ANSI/IEEE C57.13.

rakendus

Raudtee;Söekaevandused;Elektriarvesti;elektrijaam;Elektrienergia arvesti;Elektrijaam;Keskpinge jaotusaparaadid;Nafta- ja gaasiettevõtted;Toitejaotuskast;Toitejaotussüsteem;Õhuisolatsiooniga kapp;Rõngasvõrgukapp;Mõõteriistad;Elektribüroo;Keskpinge võimsuse kvaliteedi- ja tootmisettevõtted;Tööstus;

funktsiooni

kaal: 50 kg;

Kasutusiga: 30 aastat;

Materjal: epoksüvaik (HCEP);

Nimipinge kuni 36 kV;

Täpsusaste: 0,2 0,5 6P 3P;

33KV 35KV 36KV siserakendus;

Ühepooluselise pingetrafo disain;

Piiratud soojusvõimsus (VA): 300VA/600VA;

Mõistlik struktuur, vastupidav struktuur;

Nimipinge suhe: 35/√ 3/0,1/√ 3/0,1/√ 3/0,1/3;

Nimiisolatsioonitase (BIL) kuni 200 kV;

Suurepärane lühise- ja kuumakindlus;
