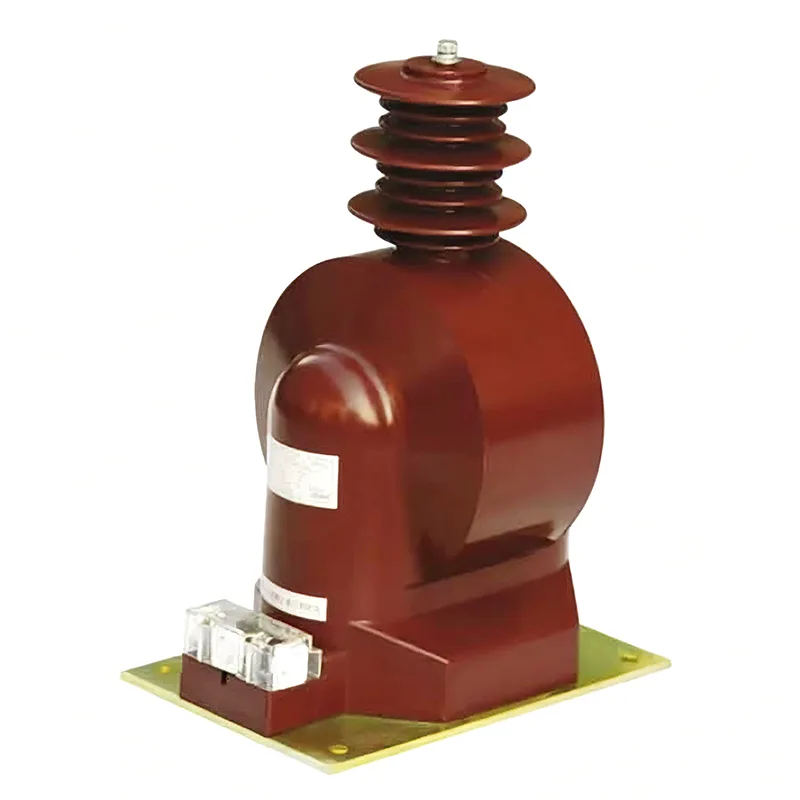

35 kV pingetrafo

Kvaliteetsete 35 kV pingetrafode tootjana saab Youbian valida meie tehasest pingetrafode ostmise, kui teil on raskusi valikuga või olete otsustamisvõimetu. Oleme tootja, kellel on paljude aastate kogemused, täielik varustus ja meeskond, kes lahendab kõik probleemid teie eest.

Millised on pingetrafode ehituslikud omadused?

1) Õliga sukeldatud pingetrafo

Õliga sukeldatud pingetrafod jagunevad üheastmelisteks ja seeriaviisilisteks üheastmelisteks tüüpideks. Üheastmelist tüüpi saab kasutada pingetasemetel 220 kV ja alla selle, seeriatüüpi aga kõikidel pingetasemetel 66 kV ja kõrgemal. Üheastmelise tüüpi primaar- ja sekundaarmähised on keritud ühisele raudsüdamikule, mille isolatsioon ei ole sorteeritud, ja energia muundamine toimub magnetühendusega. Kaskaadtüüp koosneb mitmest sama pöörete arvuga primaarmähist, mis on monteeritud samale raudsüdamikule poole väiksema mähistega, mis on paigutatud ülalt alla ja ühendatud kõrgepinge ja maanduse vahele.

2) SF6 gaasiisolatsiooniga pingetrafo

SF6 gaasiisolatsiooniga pingetrafo koosneb korpusest, isolatsioonihülsist, raudsüdamikust, primaar- ja sekundaarmähistest ning paigaldustarvikutest. Primaarmähis kasutab tavaliselt pagoodikujulist kihilist mähist ja keritakse astmeliselt. Sekundaarmähis on kihiline mähis, mis on keritud tihedalt rauasüdamiku külge, mis on tavaliselt ühefaasiline kahesammas lamineeritud raudsüdamik. SF6 gaasiisolatsiooniga pingetrafosid saab sobitada GIS-iga või kasutada iseseisvate SF6 gaasiisolatsiooniga pingetrafodena.

Millised on pingetrafode ühendamise meetodid?

1) Ühefaasilist juhtmestikku kasutatakse tavaliselt suure maandusvooluga süsteemides, et teha kindlaks, kas liinis pole pinget või sünkroniseerimist. Ühendada saab kumbagi faasi, kuid teine ​​kriteerium on kasutada siini pinge vastavat faasi.

2) Kahe faasi pinge vahele ühendatud pingetrafot kasutatakse peamiselt väikese vooluga maandussüsteemides, et teha kindlaks, kas liin on pingevaba või sünkroonne, kuna väikesed maandusvoolusüsteemid võimaldavad ühefaasilist maandust. Kui kasutatakse ainult ühte ühefaasilist maanduspingetrafot, kui pingetrafo on täpselt maandusfaasis ja selle faasi mõõdetud maanduspinge on null, ei ole võimalik kontrollida, kas liin on pingevaba. Kui see on valesti hinnatud, võib see põhjustada mittesünkroonse sulgemise

Voolutrafode juhtmestiku puhul tuleb tähele panna järgmist

1) 35 kV pingetrafo sekundaarpool ei tohi olla kasutamise ajal avatud. Instrumentide või releede lahtivõtmisel kasutamise ajal tuleb sekundaarne pool eelnevalt lühistada. Paigaldamise ajal peaks juhtmestik olema usaldusväärne ja kaitsmeid ei tohi paigaldada sekundaarsele küljele;

2) Sekundaarse külje üks ots peab olema maandatud. Vältida primaar- ja sekundaarkülje isolatsioonikahjustusi ning kõrgepinge sattumist sekundaarpoolele, mis ohustab isiku- ja seadmete ohutust;

3) Juhtmete ühendamisel pöörake tähelepanu polaarsusele. Voolutrafo primaar- ja sekundaarkülje polaarsusklemmid on tähistatud tähtedega.

4) Primaarpool on vooluringis järjestikku ühendatud ja sekundaarse külje relee või mõõteriist on ühendatud järjestikku.
